FLATCYLINDER 10 TON SLAG 11 MM

Name: FLATCYLINDER 10 TON SLAG 11 MM
SKU: GE10HF1005
Availability: InStock

Offereras

1 i lager

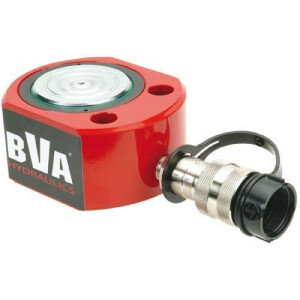

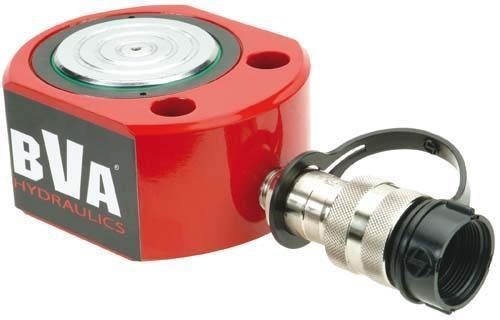

BVA Hydraulics enkelverkande cylinder på 10 ton (104kN) och slaglängd 11 mm. Arbetstryck 700 bar.

Fjäderretur, kraftig fjäder för snabbare retur av kolv
Tillverkad i högkvalitativt solitt stål
Stödring för skydd mot snedbelastning
Snabbkoppling CH38-M med högt flöde och dammskydd, spillfri koppling som tillbehör
Max.arbetstryck 700 bar

En flat cylinder är väldigt bra i små utrymmen.

Kapacitet	10 ton / 104 kN
Slaglängd	11 mm
Effektiv cylinderarea	15,2 cm²
Oljevolym	17 cm³
Vikt	1,5 kg

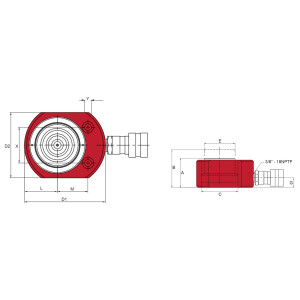

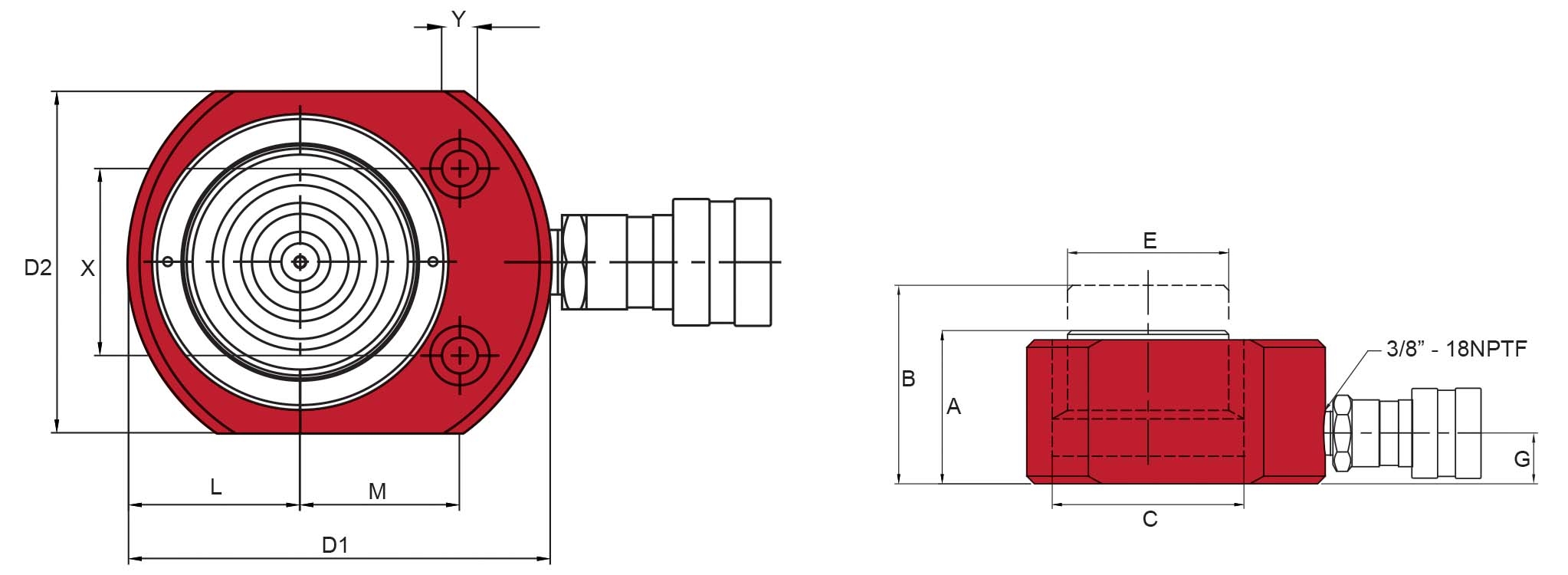

A. Bygghöjd / Min. höjd	43 mm
B. Max höjd	54 mm
C. Cylinderns inner Ø	44 mm
D. Cylinderns ytter mått	84×56 mm
E. Kolvstångens Ø	38 mm
G. Avstånd cylinderbotten till oljeinlopp	20 mm
L. Avstånd kolv till botten	28 mm
M. Avstånd kolv till bottenmonteringshål	34 mm
X. Hål gängstigning	37 mm
Y. Hål Ø	7 mm
V. Borrförsänkning Ø	11 mm
U. Borrförsänkning djup	8 mm
