HÅLCYLINDER ENKELVERKANDE

HÅLCYLINDER ENKELVERKANDE 12 TON SLAG 41 MM

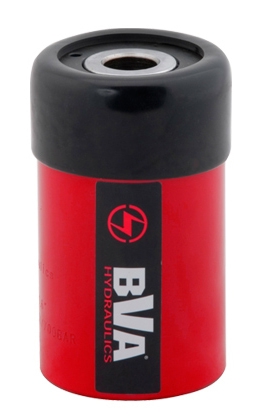

Hålcylinder 12 ton, enkelverkande med fjäderretur, slag 41 mm, centrumhål med gänga 3/4″16UN

• Kraftig fjäder för snabb retur av kolv.
• Dubbla skrapringar för att förhindra invändig nedsmutsning ger längre livslängd.
• Utvändig gänga på cylinder för att lättare kunna montera den på valfria tillbehör.
• Snabbkoppling med högt flöde och dammskydd ingår.

HC hålcylindrar från BVA är tillverkade av höghållfast stål. En hålcylinder kan användas för både dragande och tryckande arbeten. Det bästa användningsområdet för en hålcylinder är att använda en gängad stång för att dra ur bussningar, lager med mera. Skall HC cylindern användas för tryckande applikationer går även detta utmärkt, med den stryktåliga trycksadeln som ingår.

Kapacitet	12 ton / 131 kN
Slaglängd	41 mm
Effektiv cylinderarea	18,8 cm²
Oljevolym	77 cm³
Vikt	2,6 kg
A. Bygghöjd / Min. höjd	121 mm
B. Max höjd	162 mm
C. Hål Ø	49 mm
D. Cylinderns ytter Ø	70 mm
E. Kolvstångens inner Ø	19 mm
F. Kolvstångens ytter Ø	35 mm
J. Kolvstångsgänga	¾”-16UN
K. Kolvstångsgängans längd	16 mm
H. Utvändig gänga på cylinderrör Ø	2¾”-16N
L. Utvändig gänga på cylinderrör längd	46 mm
G. Avstånd cylinderbotten till oljeinlopp	15 mm
X. Håldelning	51 mm
Y. Gänga	5/16″-18UNC
Z. Gängans djup	9 mm
